目录
一、呼吸系统概述
1、呼吸系统的组成及基本结构
（1）呼吸系统的组成
（2）呼吸系统的结构
（3）功能
（4）细节说明
2、呼吸系统的生理学功能
（1）呼吸系统的总体功能与意义
（2）呼吸运动的动力与形式
（3）肺通气与换气的生理过程
（4）气体在血液中的运输
（5）通气/血流比（V/Q）与匹配
（6）影响呼吸效率的主要因素
（7）总结与临床意义
3、呼吸监测与监护
（1）呼吸监测与监护的定义与目标
核心目标
（2）呼吸监测与监护的适用患者群体
（3）呼吸监测项目的主要内容
（4）主要监测设备与技术
（5）呼吸监测的临床意义与应用
（6）呼吸监测的未来趋势
二、呼吸监测与监护的方法与相关设备
1、有创式呼吸监测与监护方法
（1）血气分析
1.1 历史背景：1952年欧洲烟雾致命灾难
1.2 临床挑战：无法判断患者的病情
1.3 血气分析的引入：革命性的技术突破
1.4 血气分析的定义：测量呼吸功能和酸碱平衡
1.5 血气分析的主要指标：深入了解患者生理状态
1.6 血气分析的意义：关键作用于急重病治疗
（2）ECMO技术
2、无创式呼吸监测与监护方法
（1）脉搏血氧饱和度测定仪
1.1 脉搏血氧饱和度测定原理
1.2 脉搏血氧仪的结构和组成
1.3 脉搏血氧仪的功能和优点
1.4 影响血氧测量的因素
1.5 临床应用
1.6 数据解读和临床决策
1.7 总结
（2）呼气末二氧化碳监测仪 Capnography
2.1 设备原理与工作机制
2.2 测量方式的分类
2.3 临床应用
2.4 监测曲线的解读
2.5 临床异常
2.6 总结
三、呼吸监测与监护中的传感器技术
1、监测呼吸频率的传感器
2、监测呼吸流量的传感器
3、监测气体交换的传感器
（1）气体交换监测概述
（2）气体交换监测的主要方法
（3）主要的气体交换传感器技术
3.1 电化学方法
3.2 顺磁分析技术
3.3 非分散红外技术（NDIR）
4. 气体交换监测的核心指标
5. 总结
四、肺功能监测与监护设备
1、肺功能仪
（1）肺功能仪的核心原理与技术基础
（2）肺功能检测的核心项目与方法
（按临床诊断流程整合）
（3）肺功能仪测定主要环节

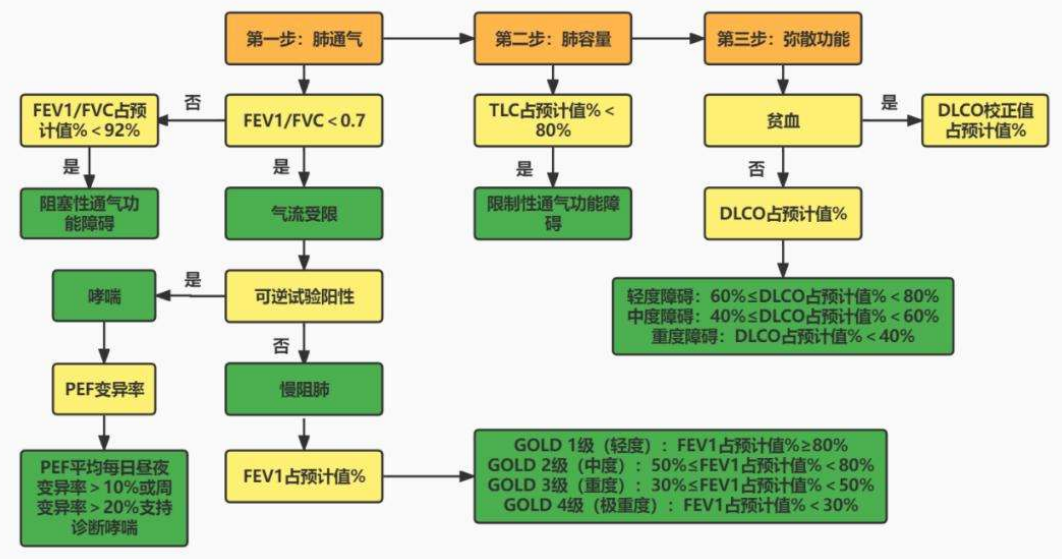

3.1 肺功能障碍诊断流程（三步法决策树）
3.2 疾病分类与分级系统
3.3 关键技术环节与医疗电子关联
（4）肺通气的测定
4.1 肺通气测定的核心指标及定义

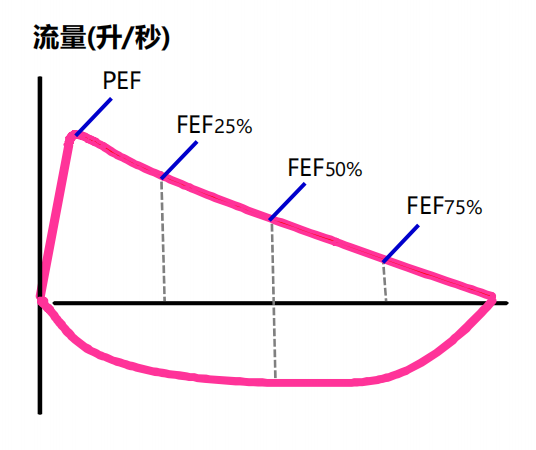

4.2 流量-容积曲线（Flow-Volume Curve）的解析
4.3 标准化操作流程（技术动作要求）
4.5 医疗电子技术的关键挑战
（5）肺容量测定
5.1 肺容量基本概念
5.2 肺容量指标分类
5.3 呼吸位相与肺容量关系
5.4 关键图示解析
5.5 注意事项
5.6 总结
（6）肺换气功能测定
6.1 肺换气功能的核心概念
6.2 一氧化碳弥散量（DLCODLCO）的原理与意义

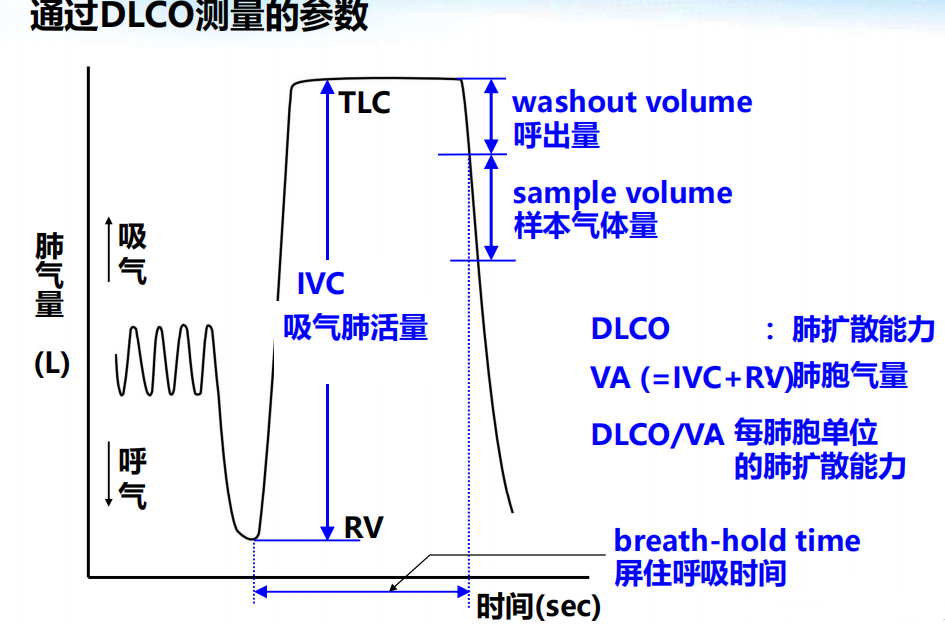

6.3 肺弥散功能检测流程与参数（示意图解析）
6.4 临床注意事项与异常解读
6.5 总结
（7）气道阻力测定
7.1 技术原理与机制
7.2 技术优势
7.3 临床应用特点
7.4 关键参数解读
7.5 总结
2、呼吸机
（1）呼吸机的核心定义
（2）历史演进关键节点
（3）分类体系

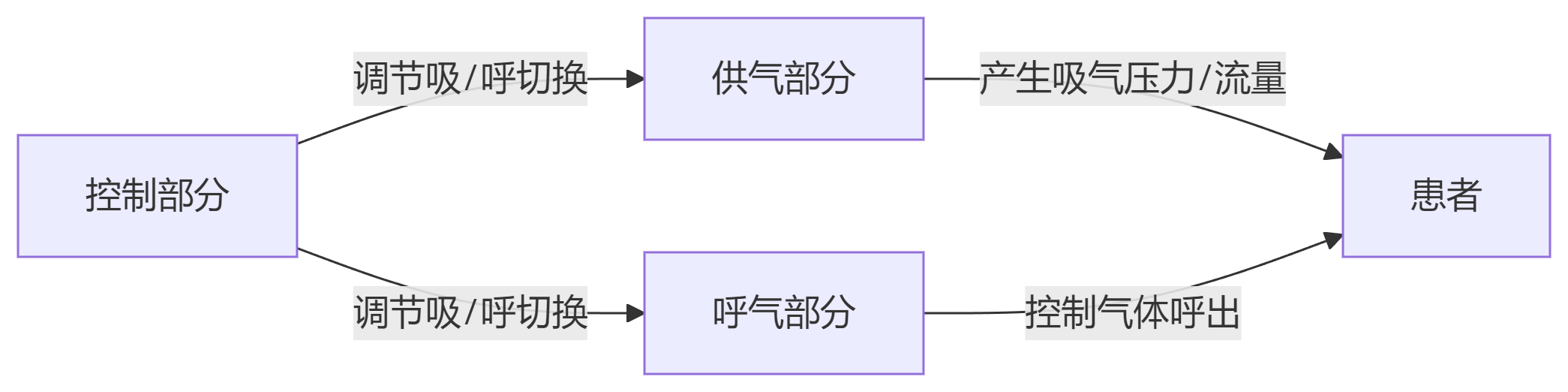

（4）核心结构与原理
结构组成
工作原理
（5）通气模式与切换机制
常用模式
触发与切换机制
（6）临床应用要点
（7）总结
五、其他技术与未来发展方向
1、声学检测
2、电阻抗断层扫描（EIT）
3、肺超声
4、未来研究方向
技术融合与创新
临床价值
总结：技术演进与临床意义
一、呼吸系统概述
1、呼吸系统的组成及基本结构
（1）呼吸系统的组成
呼吸系统由多个部分组成，主要包括：
-
鼻、咽、喉、气管、支气管，这些部分构成了上呼吸道和下呼吸道的通道。
-
肺是呼吸系统的关键部分，负责氧气和二氧化碳的交换。
-
肺泡：肺内部的最小结构单位，主要负责气体交换。肺泡的表面有丰富的毛细血管网，负责氧气进入血液和二氧化碳排出。
（2）呼吸系统的结构
呼吸系统从上到下的各个部分包括：
-
上呼吸道：包括鼻、咽、喉。这些部分主要负责空气的过滤、湿润和加热，以确保进入肺部的空气是适宜的。
-
下呼吸道：包括气管和支气管。气管从喉部开始，分为左右两支气管，通向两侧的肺。支气管进一步分支，最终形成肺泡。
（3）功能
呼吸系统的功能主要是与外界空气进行气体交换。具体功能包括：
-
氧气交换：通过肺泡，氧气从空气中进入血液。
-
二氧化碳排出：血液中的二氧化碳通过肺泡排出到空气中。
（4）细节说明
-
气管和支气管的结构：气管由气管软骨组成，并向下分支为左右主支气管，主支气管再分为较小的支气管。气管内部表面由黏膜覆盖，用于空气的湿润和清洁。
-
肺泡：肺泡是气体交换的主要场所，它们通过肺毛细血管与血液进行物质交换，氧气进入血液，二氧化碳被排出。
2、呼吸系统的生理学功能
（1）呼吸系统的总体功能与意义
-
气体交换的生命基础
-
呼吸系统通过吸入氧气（O₂）并排出二氧化碳（CO₂），为机体提供维持正常代谢所需的氧，同时清除代谢废物。
-
成人约 70 kg 的人体氧气储备约 1 550 mL，基础代谢状态下耗氧速率约 250 mL/min，仅能维持 6 分钟左右，足见呼吸持续进行的重要性。
-
-
三大环节协同作用
-
外呼吸：指肺与外界环境之间的气体交换。
-
气体运输：氧气和二氧化碳通过血液循环系统，在肺与全身组织间运输。
-
内呼吸：指血液和组织细胞之间的气体交换，负责将氧供给细胞并带走二氧化碳。
-
（2）呼吸运动的动力与形式
-
肺通气动力学
-
推动力：主要由膈肌、肋间肌收缩产生的胸腔容积变化形成的压差。
-
阻力因素：呼吸道阻力、肺组织弹性、胸壁顺应性等。二者决定了通气量和呼吸功。
-
-
呼吸的两种基本形式
-
平静呼吸：安静状态下，成人呼吸频率约 12–20 次/分，次要依赖膈肌的起伏。
-
用力呼吸：运动、剧烈活动或呼吸受限时，肋间肌、胸锁乳突肌等助呼肌参与，呼吸频率和深度均显著增加。
-
-
呼吸方式的分类
-
腹式呼吸：以膈肌上下运动为主，肺底得以充分扩张，常见于深呼吸。
-
胸式呼吸：以肋间肌扩大胸腔为主，肺尖区换气相对增强。
-
（3）肺通气与换气的生理过程
-
通气路径与功能
-
空气经鼻（或口）、咽、喉、气管及支气管进入肺泡。
-
在此过程中，空气被加温、加湿、净化，优化到达肺泡的气体质量。
-
-
肺泡–毛细血管界面交换
-
肺泡壁与毛细血管壁共同构成呼吸膜，超薄且表面积大，利于气体扩散。
-
气体扩散速率与分压差、分子量、溶解度及膜厚度有关。二氧化碳扩散速率约为氧气的两倍。
-
（4）气体在血液中的运输
-
氧气运输
-
约 1.5% 溶解在血浆中，余下主要与血红蛋白结合（形成氧合血红蛋白）。
-
结合/释放受血氧分压（PO₂）曲线（氧解离曲线）调节：低 PO₂ 和低 pH 倾向释放氧。
-
-
二氧化碳运输
-
约 7% 溶解在血浆，23% 与血红蛋白结合（碳氨血红蛋白），70% 以碳酸氢根形式存在。
-
（5）通气/血流比（V/Q）与匹配
-
V/Q 比值定义
-
V：肺泡通气量；Q：肺毛细血管血流量，两者比值称 V/Q。
-
-
正常与异常
-
正常成人整体 V/Q≈0.8–1，局部可因重力等差异略有变化。
-
V/Q ↓（分流）：通气不足或血流过多，例如支气管阻塞；
-
V/Q ↑（死腔）：通气过剩或血流不足，例如肺栓塞。
-
V/Q 失衡是造成低氧血症和/或二氧化碳潴留的重要原因。
-
（6）影响呼吸效率的主要因素
-
气体扩散因素：分压差、膜厚度、表面积。
-
通气阻力因素：呼吸道阻塞、肺纤维化、胸壁运动受限。
-
血流分布：心输出量、血管阻力、重力效应。
-
调控机制：中枢（脑干呼吸中枢）、化学感受器（动脉血 CO₂、O₂、pH 变化）和机械感受器（肺拉伸感受器）共同调节。
（7）总结与临床意义
-
呼吸系统作为生命维持的“发动机”，需要通气、换气、运输和调控等多重环节通畅协同。
-
任一环节出现结构或功能障碍，均可导致低氧血症、二氧化碳潴留，进而引发呼吸性酸中毒、心血管负荷加重等病理改变。
-
深入理解呼吸生理，为临床如呼吸衰竭的抢救、机械通气参数设置、肺功能检测和呼吸训练等提供理论基础。
3、呼吸监测与监护
（1）呼吸监测与监护的定义与目标
呼吸监测主要是通过定量或者定性地测量患者的呼吸参数，来评估呼吸的状态，并使用各种设备和技术手段对患者的呼吸功能进行观察。该监测过程不仅关注气体交换，还涵盖了呼吸治疗和维持呼吸功能的措施。呼吸监护则是一种更为综合的医疗手段，涵盖了呼吸监测，并且包括使用呼吸机、氧气设备以及呼吸治疗药物的干预，全面支持患者的呼吸功能。
核心目标
-
呼吸评估：通过对患者呼吸功能的监测，及时发现并处理潜在的呼吸障碍或危机状态。
-
治疗与功能支持：在监测的基础上，进行呼吸治疗干预，帮助维持正常的呼吸功能，防止呼吸衰竭。
（2）呼吸监测与监护的适用患者群体
呼吸监测与监护适用于一系列有呼吸问题的患者，包括但不限于：
-
神志不清的患者：如因昏迷、药物作用等导致无法自主监控呼吸的患者。
-
急性呼吸衰竭的患者：如急性肺水肿、重症肺炎等导致急性呼吸困难的患者。
-
心肺复苏后的患者：这类患者往往经历过心肺功能的严重衰竭或暂停，需要通过呼吸监护来辅助恢复。
-
重症合并伤患者：如外伤患者在恢复过程中可能伴随呼吸系统的损害，需进行呼吸功能监测与维持。
此外，还包括手术前后需要接受特殊呼吸监护的患者，以及患有呼吸系统疾病（如COPD等）或心功能衰退的患者。
（3）呼吸监测项目的主要内容
呼吸监测的仪器项目主要可以分为通气力学监测和生物学监测两大类。
-
通气力学监测
-
主要包括呼吸频率、气道压力、气体流量等物理指标的监测。
-
通过监测这些指标，医生可以评估呼吸机的工作状态，气道是否有阻力，通气是否充足，特别是在重症患者或使用机械通气时非常关键。
-
-
生物学监测
-
主要包括氧气体或血中氧气、二氧化碳的监测。这些生物学数据能直接反映气体交换是否有效，帮助判断肺部功能是否正常。
-
例如，使用PaO2（血气分析）来检测血氧分压，SpO2（脉搏血氧仪）来实时监测外周血氧饱和度等。
-
（4）主要监测设备与技术
呼吸监测与监护通常会涉及以下设备与技术：
-
肺通气功能监测
-
PaCO2（血气分析）：血液中的二氧化碳分压，反映了通气的效果。
-
PETCO2（二氧化碳监测仪）：用于检测呼气中的二氧化碳水平，帮助评估患者的呼吸状态。
-
VD、Vd/Vt（死腔监测）：死腔气体量的监测，能够反映呼吸有效性。
-
-
血气与氧合功能监测
-
PaO2（血气分析）：氧气分压，反映肺泡通气的有效性。
-
SaO2、SpO2：氧气饱和度的监测，能够实时反映氧气在血液中的饱和度。
-
-
氧合气体状态监测
-
DO2（氧气输送量）：表示体内氧气的输送能力。
-
SVO2（混合静脉血氧饱和度）：反映组织耗氧后的血液状态，重要于重症监护。
-
pH、Lac、Ca-vO2：血液pH值、乳酸值及氧气含量，帮助评估酸碱平衡和代谢状态。
-
（5）呼吸监测的临床意义与应用
呼吸监测不仅仅是为临床提供数据支撑，更重要的是通过对数据的分析来指导临床决策，确保患者的呼吸功能得到最佳支持。具体意义包括：
-
及时发现呼吸衰竭或急性呼吸事件，如通气不足、氧合不良等，早期干预能够减少并发症。
-
评估治疗效果：如氧疗、机械通气等治疗的效果，及时调整治疗方案。
-
支持重症监护：在需要长期监控患者生命体征的情况下，呼吸监测成为保障患者生存的基础。

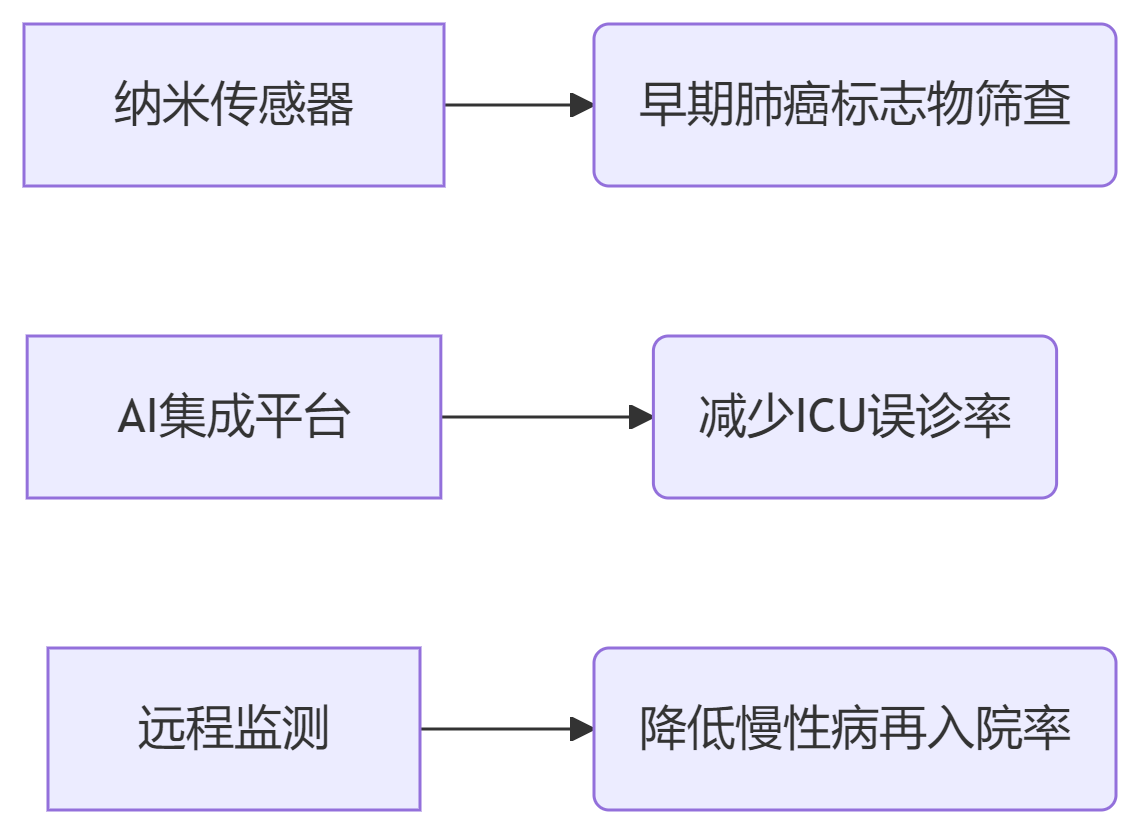

（6）呼吸监测的未来趋势
随着科技的发展，呼吸监测与监护设备的智能化和自动化水平不断提高。未来趋势包括：
-
远程监控：利用智能设备和网络技术，医生可以在远程监控患者的呼吸状态，实现更加个性化的治疗。
-
多参数集成：未来的设备将更加集成化，能够同时监测更多呼吸相关的参数，提供更加全面的评估。
-
数据分析和人工智能：通过大数据分析和机器学习算法，预测患者可能的呼吸异常，为临床决策提供更加精准的支持。
二、呼吸监测与监护的方法与相关设备
1、有创式呼吸监测与监护方法
- 血气分析
- ECMO技术
- 脉搏血氧饱和度监测仪（pulse Oximetry）
- 呼气末二氧化碳监测（capnography）
- 肺功能仪
- 呼吸机
（1）血气分析
1.1 历史背景：1952年欧洲烟雾致命灾难
-
灾难发生：1952年，欧洲发生了严重的烟雾灾难，造成了大量的人员伤亡。这场灾难主要由大量工业排放的污染物和寒冷天气的温度逆转共同作用而成，形成了浓重的雾霾，严重影响了居民的呼吸系统健康。
-
影响：在这种极端的环境中，数以千计的人因呼吸衰竭而丧生。图片通过墓地场景的呈现，表现了灾难的严重性和死亡的无情，提醒人们对环境污染的警惕。红色调的背景加强了灾难的视觉冲击力，突显了人们对生命和健康的脆弱性的认识。
1.2 临床挑战：无法判断患者的病情
-
临床困境：图片展示了急救过程中的一个典型场景。尽管患者在治疗过程中持续吸氧，但由于当时医学技术的局限性，许多人仍因呼吸衰竭而死。这反映了1950年代在应对大规模呼吸衰竭事件时医学技术的不足，以及急救人员对于这种复杂病情束手无策的无奈。
-
技术缺陷：此时的医学治疗主要依赖氧疗，而无法精准了解患者的身体反应和病理机制。这也表明了当时医学界在判断病情和制定治疗方案时的局限性，急需一种更加精确的诊断手段。
1.3 血气分析的引入：革命性的技术突破
-
Dr. Astrup的发明：随着医学技术的进步，Dr. Astrup发明了全球首个血气分析仪，这标志着医学领域的一次革命。血气分析仪能够精准地检测血液中的PH值和二氧化碳（PCO2）含量，为医生提供关于患者酸碱平衡和呼吸功能的关键数据。
-
技术革新：血气分析仪的发明使得医生能够更精准地了解患者的身体状态，尤其是在急救和重症治疗中。这项技术不仅能够帮助判断患者的呼吸功能，还能实时反映出体内气体交换的变化，极大提高了临床治疗的精确性。
1.4 血气分析的定义：测量呼吸功能和酸碱平衡
-
血气分析的基本原理：血气分析通过测量血液中的H+浓度和溶解气体（主要是CO2和O2）来了解呼吸功能与酸碱平衡的关系。此项分析能够提供肺部气体交换能力的定量指标，并对患者的酸碱状态进行全面评估。
-
医学意义：通过血气分析，医生不仅可以评估患者的呼吸效率，还能精确检测出体内的氧合作用是否充足，是否存在酸中毒或碱中毒等病理现象，从而为治疗方案的制定提供精准依据。
1.5 血气分析的主要指标：深入了解患者生理状态
-
核心指标：
-
酸碱平衡：pH值、PaCO2（二氧化碳分压）、HCO3（碳酸氢根）、TCO2（总二氧化碳）等，反映了患者的酸碱平衡状态。
-
电解质平衡：K+、Na+、Cl-、Ca2+等，帮助医生了解体内电解质的浓度变化。
-
氧合指标：PaO2（氧分压）、SaO2（氧饱和度），帮助监测患者的氧气供应情况。
-
其他指标：Lac（乳酸）、Glu（血糖）、Hb（血红蛋白）、Hct（红细胞比容）等，进一步提供了关于患者生理状况的多维度信息。
-
-
临床应用：这些指标的综合分析可以帮助医生全面了解患者的身体状态，特别是在急重病患者的救治过程中，通过精确的血气数据，医生能够迅速判断氧气不足、酸碱失衡等问题，并及时调整治疗方案。
1.6 血气分析的意义：关键作用于急重病治疗
-
急救与重症治疗：血气分析在急重病救治中的作用至关重要。在急诊和重症监护中，血气分析能够快速反映出患者的生命体征变化，帮助医生及时作出反应。
-
及时调整治疗方案：血气分析能够实时监控患者的呼吸和酸碱平衡状态，为临床治疗提供科学依据，确保治疗措施的及时性和准确性。在严重病例中，血气分析有助于识别潜在的生命威胁，指导医生进行更为精细化的干预。
（2）ECMO技术
-
ECMO简述（体外膜氧合）
-
ECMO（Extracorporeal Membrane Oxygenation）是一种重要的人工心肺技术，主要用于对重症患者的治疗，特别是对心肺功能严重衰竭的患者。其原理是将体内的静脉血引出体外，通过膜氧合器（类似人工肺）进行气体交换后，再将氧合后的血液返回体内，维持血液氧合和二氧化碳排放的功能。
-
ECMO技术自1972年首次应用于临床，至今已经成为对重症心肺患者进行治疗的重要手段。
-
-
ECMO设备
-
核心部件包括驱动泵和膜肺氧合器。驱动泵负责血液的流动，而膜肺氧合器则进行气体交换（氧气与二氧化碳）。
-
辅助部件包括空气氧气混合器、水箱、监视器、插管和管路，确保设备持续运作，不间断供电。
-
设备的多传感数据融合系统，包括温度、压力、流量、速度、动脉血氧饱和度、静脉血氧饱和度等指标监控，可以实现对患者的多项实时监测。
-
-
ECMO设备的监测
-
ECMO设备集成了多种传感器，包括监测血液流量、压力、氧气含量等的传感器。系统能够实时提供与病人相关的多个数据指标，帮助医生进行决策。
-
例如，监测气体交换效率、血流量、氧气饱和度等关键信号，帮助医生及时发现问题，调整治疗策略。
-
-
离心泵与控制
-
ECMO系统中有专门的离心泵和控制系统。泵的核心部分包括叶片、磁性室、控制装置等部件，确保血液在设备中的顺利流动。离心泵主要用于支持心肺功能，尤其是在心脏和肺功能衰竭的情况下提供必要的支持。
-
泵的运行需要精准的控制，控制系统会监测转速、流量等数据，确保泵的运行稳定，避免发生气体和血液循环的问题。
-
-
氧合器工作原理
-
氧合器通过具有微细孔的膜将血液与外部气体隔开，利用外部气体与血液之间的差异进行气体交换，血液流动通过膜时，氧气通过膜进入血液，而二氧化碳则被排出。
-
氧合器材料通常使用生物相容性强的材料，如PMP纤维等，膜表面积和孔径大小都经过精细设计，以确保气体交换的效率。
-
-
ECMO运行模式
-
ECMO有两种主要的运行模式：
-
VV-ECMO：用于只需要肺功能支持的患者，血液从患者体内引出，经过氧合后返回，用于肺部疾病的治疗。
-
VA-ECMO：不仅支持肺功能，还可以支持心脏功能，适用于心脏和肺功能同时衰竭的患者。
-
-
2、无创式呼吸监测与监护方法
（1）脉搏血氧饱和度测定仪
1.1 脉搏血氧饱和度测定原理
脉搏血氧饱和度测定仪通过发射不同波长的光线，利用氧合血红蛋白（HbO2）和脱氧血红蛋白（Hb）对红光和红外光的吸收特性差异来测量血液中的氧合程度。氧合血红蛋白对940nm的红外光吸收较多，而脱氧血红蛋白则对660nm的红光吸收较多。这一原理是脉搏血氧仪能够有效地通过皮肤（如指尖）监测血氧饱和度（SpO2）的基础。

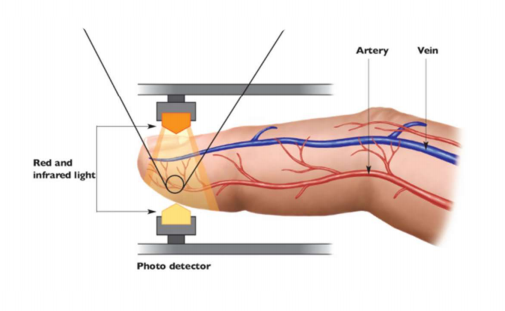

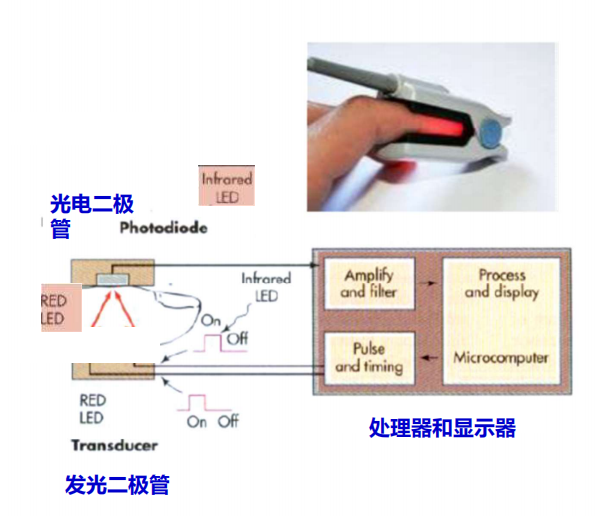

1.2 脉搏血氧仪的结构和组成
从图片中可以看出，脉搏血氧仪的基本结构包括了红光LED和红外LED光源、光电二极管（Photodiode）以及微处理器。红光和红外光通过皮肤传输后，由光电二极管接收，测得光的吸收情况，再通过微处理器计算得出血氧饱和度（SpO2）数值并显示在屏幕上。这些器件的协同工作保证了脉搏血氧仪的高效运行。
1.3 脉搏血氧仪的功能和优点
脉搏血氧仪具有许多优点，其中最重要的是非侵入性和无痛性，这使得它成为一种非常便利且适用于各种场合的监测工具。它不仅能够快速、持续地监测患者的血氧饱和度，还能通过连续数据反馈及时发现低氧或呼吸不畅的情况，特别是在COPD（慢性阻塞性肺病）、ARDS（急性呼吸窘迫综合症）、肺炎等疾病的临床管理中，能够提供重要的辅助诊断信息。
此外，脉搏血氧仪也与**动脉血气分析（SaO2）**具有较高的相关性，因此其测量结果在许多临床场合被广泛采纳，作为监测患者血氧水平的参考指标。
1.4 影响血氧测量的因素
尽管脉搏血氧仪在日常医疗中非常常用，但其测量结果也受到一些因素的影响。首先，低灌注（如血液循环不良）、高浓度的碳氧血红蛋白（HbCO）或亚血红蛋白（MetHb）等都可能导致测量结果的偏差。特别是血氧仪可能误判含有较高浓度一氧化碳的血液，导致较高的血氧饱和度显示。此外，指尖油脂、外部光源和患者的活动（如运动）等因素，也可能影响设备的读数。因此，在使用过程中，需要注意这些干扰因素，确保仪器和读数的准确性。
1.5 临床应用
脉搏血氧仪的应用广泛，尤其在呼吸疾病的患者监护中发挥着重要作用。它不仅可以实时监测患者的血氧水平，还能提供关于呼吸系统疾病（如COPD、ARDS、肺炎等）的重要信息。在麻醉期间以及术后恢复阶段，脉搏血氧仪也常用于实时监控患者的氧饱和度，帮助医生及时发现患者是否存在低氧血症或其他异常状态。
1.6 数据解读和临床决策
虽然脉搏血氧仪提供了实时的SpO2数据，但这些数据并非绝对准确，特别是在极端条件下。因此，临床医生通常会结合患者的整体情况以及其他的检查结果（如血气分析）来进行综合判断。此外，观察血氧仪显示的波形也至关重要，波形的稳定性和一致性往往可以反映测量数据的可靠性，医生可以通过波形判断是否存在误差或不稳定的读数。
1.7 总结
脉搏血氧仪是一种简便而有效的工具，通过分析红光和红外光的吸收差异来测量血液中的氧合血红蛋白与脱氧血红蛋白的比例，从而得出血氧饱和度（SpO2）。它的主要优势在于非侵入性、实时监控以及广泛的临床应用。然而，影响测量结果的因素也需要谨慎对待，确保数据的准确性。脉搏血氧仪已经成为临床医学中不可或缺的监测工具，尤其在呼吸系统疾病的管理中具有重要作用。
（2）呼气末二氧化碳监测仪 Capnography
2.1 设备原理与工作机制
-
基本原理：呼气末二氧化碳监测的基本原理是利用红外线吸收法（如第二张图片中的原理图所示），通过红外光源和探测器的相互作用测量气体中的CO₂浓度。当红外光通过气体时，CO₂分子会吸收特定波长的红外光，通过测量透过光的强度来计算CO₂的浓度。
-
设备结构：设备通常由红外线灯、反射镜、过滤器、探测器等组成。这些元件协同作用，使得设备能够实时监测和记录呼吸中的二氧化碳含量。
2.2 测量方式的分类
-
主流型与旁流型：图片中提到两种测量方式：主流型（Mainstream）和旁流型（Sidestream）。主流型是将传感器直接安装在病人的气道中，通常提供更快速的响应，适用于实时监测。而旁流型则是将气体通过采样管引入分析仪器，适合需要远程监测的场景。
-
主流型优缺点：
-
优点：传感器直接安装于病人气道，反应迅速、实时读取，无额外的样本气流。
-
缺点：增加气道阻力，可能导致呼吸困难；需要避免水蒸气冷凝和污染物的积累。
-
-
旁流型优缺点：
-
优点：适用于未插管的患者，方便操作，采样管较小，便于携带。
-
缺点：采样管易受到污染，频繁需要清洁，响应速度较慢，可能对CO₂变化的反应滞后。
-
2.3 临床应用
-
适应症：呼气末二氧化碳监测广泛应用于手术监测、麻醉中，特别是在麻醉和重症监护中，能够实时反映患者的呼吸状态、二氧化碳的排放情况。监测设备还可以用于心肺复苏、呼吸机管理以及脑外伤患者的治疗。
-
常见临床用途：
-
死亡量的计算
-
气管插管位置的确认
-
监测呼吸道堵塞和心脏骤停
-
监测麻醉药物的清除情况
-
调整呼吸机参数，改善通气效率
-
2.4 监测曲线的解读
-
常见的Capnography曲线：曲线分为几个阶段：
-
A-B：生理死腔（Dead Space）
-
B-C：生理死腔与肺泡气体的混合
-
C-D：肺泡气体的排放，主要含有CO₂
-
D-E：吸气阶段，CO₂浓度为零。
-
-
关键点：D点为呼气末二氧化碳浓度（PETCO₂），反映了患者的肺部通气情况，是评估肺部功能的重要指标。
2.5 临床异常
-
高PETCO₂与低PETCO₂：
-
高PETCO₂：常见于心脏输出量增加、呼吸道阻塞等情况，如图片中所示。可能是突发的心脏骤停、麻醉深度过浅等。
-
低PETCO₂：可能表示呼吸机断开、气管插管的位置不正确，或大面积肺炎等问题。低通气和CO₂产生减少也可能导致低PETCO₂。
-
-
高PETCO₂与低PETCO₂的诊断表格：左侧列出了高PETCO₂的突发原因，如心输出量突然增加、止血带释放等；右侧则列出了低PETCO₂的原因，包括低通气、气道阻塞等。
2.6 总结
呼气末二氧化碳监测作为一种重要的医疗技术，能够实时监测患者的呼吸状态，并为医生提供重要的临床参考。通过对不同类型监测仪器的选择、曲线解读和临床应用的深入分析，可以提高疾病诊断和患者管理的精准性。Capnography不仅仅是监测呼吸功能的工具，更在急救、麻醉、重症监护等多个领域中发挥着至关重要的作用。
三、呼吸监测与监护中的传感器技术
1、监测呼吸频率的传感器
-
正常与异常的呼吸频率
正常成人在安静状态下的呼吸频率为12-20次/分钟，吸气与呼气的比例大约为1:1.5到1:2，呼吸与胸膜的比例为1:4。正常呼吸时无明显声音。而当呼吸频率超过24次/分钟（急促呼吸）时，通常伴随高热、疼痛、超重体力活动或心脏、肺功能的恶化。相反，如果呼吸频率低于10次/分钟（缓慢呼吸），可能与麻醉药物、镇静剂等药物影响有关。因此，监测呼吸频率的变化可以帮助识别潜在的健康问题。 -
呼吸频率的测量方法
两种常见的呼吸频率测量方法：热敏法与机械法。-
热敏法：通过测量鼻腔或气管外口的气流温度变化来间接推测呼吸频率。这种方法依赖于气流温度的变化，将其转化为电信号，用来描述呼吸波形和频率。
-
机械法：通过将传感器固定在胸部或腹部，感知呼吸时胸腔或腹部的周期间歇性变化。这种方法通常使用拉伸感应线圈来捕捉呼吸带的周期性形变，通过感应到的变化可以推测呼吸频率。
-
-
阻抗法（监护仪）
阻抗法监测呼吸频率的原理。这种方法通过检测胸腔的阻抗变化来监测呼吸过程中的变化。当胸部或腹部运动时，会引起胸部或腹部区域的阻抗发生变化，信号的变化反映了呼吸频率。特别是这种方法与心电信号结合使用时，可以更精确地监测和调节呼吸频率，适用于对病人进行长期监护时，避免不必要的手动测量。
2、监测呼吸流量的传感器
-
呼吸流量监测简介
呼吸流量是通过测量空气在气体通道中的流量来反映肺功能的关键参数。呼吸流量的测量不仅可以帮助评估呼吸系统的健康状况，还能监测呼吸过程中气体的流动情况。呼吸流量计是用来测量气体流量的仪器，可以通过不同的传感器技术来实现，包括涡轮流量传感器、超声流量传感器、热线式流量传感器以及压差式流量传感器等。 -
涡轮流量传感器
涡轮流量传感器利用涡轮叶片的转动来检测流速。气流通过时，涡轮叶片受到气流的推动并开始旋转，旋转的速度与气流的速度成正比，传感器通过计算旋转速度来获得流量。该技术的优点是流阻低，测量范围广，响应速度快，且流速与旋转速度之间的关系较为线性。然而，它也存在一些缺点，例如由于惯性和摩擦力的影响，可能会出现“起始滞后”和“结束延迟”的现象，影响测量精度。 -
超声流量传感器
超声流量传感器通过发射和接收超声波信号来测量流体的流速。在超声波流量计中，信号的传播方向与流动的方向相对，超声波的传播速度与流体的流速呈正相关。该传感器适用于非导电流体的测量，精度较高，且没有物理接触，减少了维护工作。但其缺点是对气泡和浮动颗粒非常敏感，且价格较高，安装条件也比较复杂。 -
热线式流量传感器
热线式流量传感器的工作原理是将热电丝放置在气体流动通道中，当气体流过热电丝时，会改变丝的热电阻，进而根据电阻变化来计算气流的速度。此技术反应灵敏，精度高，且响应速度快。缺点则是受环境因素影响较大，价格较高，且寿命较短。 -
压差式流量传感器
压差式流量传感器通过在管道上设置节流元件，测量流经节流元件前后产生的压力差来计算流量。其工作原理基于伯努利原理，当气体通过节流装置时，会在两端产生压差，通过这个压差可以推算出流量。该传感器结构简单，广泛应用于呼吸流量监测中，但它的缺点是精度较低，尤其在低流量下的测量较为不准确。 -
传感器的设计要求
对这些传感器的设计要求包括需要足够大的线性测量范围、较宽的频率响应范围、良好的分辨率以及适应不同气体流动方向的能力。不同的传感器技术在具体应用中的优缺点有所不同，选择合适的传感器类型和安装条件是确保监测准确性的关键。
3、监测气体交换的传感器
（1）气体交换监测概述
气体交换是人体维持正常生理功能的关键过程，氧气从空气进入血液后供全身使用，二氧化碳通过呼吸排出体外。通过监测气体交换，可以评估呼吸系统的健康状况。常见的气体交换监测指标包括氧气消耗量（VO₂）、二氧化碳排出量（VCO₂）、呼吸商（RQ）等，这些指标反映了肺部的功能状态。
（2）气体交换监测的主要方法
气体交换的监测依赖于核心的传感器技术，其中包括：
-
氧气传感器
-
二氧化碳传感器
这些传感器是通过测量氧气和二氧化碳的浓度变化来推算气体交换的效率和状态。
（3）主要的气体交换传感器技术
3.1 电化学方法
电化学传感器通过氧化还原反应原理来检测气体的浓度。在氧气传感器中，氧气参与氧化反应并生成电流，电流的强度与氧气浓度成正比。这种方法的优点是成本低、抗干扰能力强，且设备结构简单。然而，它的缺点是稳定性受限，尤其是在氧电极充足时，可能会影响输出信号的稳定性。

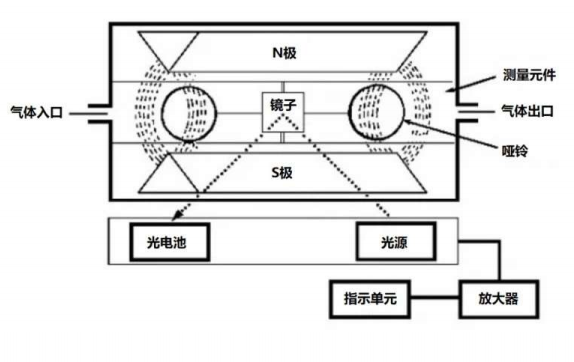

3.2 顺磁分析技术
顺磁分析技术利用氧气在强磁场中的特殊顺磁性来进行检测。氧气作为顺磁气体，能增强磁场的强度，使得该技术在氧气的检测中具有独特的优势。它不需要更换传感器，且性能稳定、反应速度快。然而，这种技术对安装角度、环境湿度和粉尘等因素较为敏感，因此不适合用于穿戴式设备。

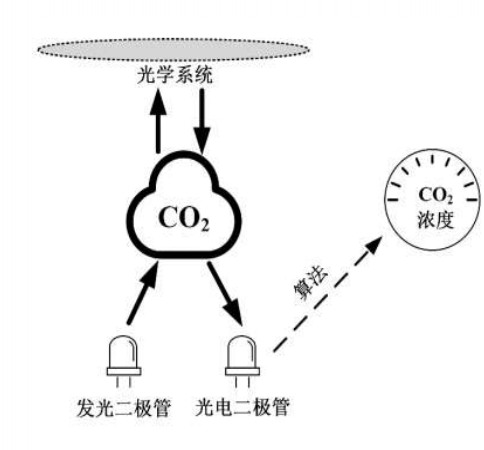

3.3 非分散红外技术（NDIR）
通过特定的发光二极管，发射指定波长的红 外光，当该波长的红外光通过二氧化碳气体 时，会有部分能量被气体吸收，随后通过光 学系统反射，最后剩余的红外光会被光电二 极管吸收，从而产生电信号。 根据发射光强与吸收光强的关系，依据朗伯 -比尔（Lambert-Beer）定律与传感器内置 处理算法进行二氧化碳浓度的计算
4. 气体交换监测的核心指标
-
氧气消耗量（VO₂）：反映细胞氧气的使用情况，直接与新陈代谢相关。
-
二氧化碳排出量（VCO₂）：反映代谢产生的二氧化碳的排放量。
-
呼吸商（RQ）：是二氧化碳排放量与氧气消耗量的比值，反映了人体代谢的类型。
这些指标能够提供对气体交换效率的量化分析，并在临床上用于评估肺部健康及身体的新陈代谢状态。
5. 总结
气体交换的监测是呼吸系统健康评估的重要组成部分，尤其在临床中对疾病诊断、康复监测等有着广泛应用。不同的气体交换传感器技术（如电化学传感器、顺磁传感器、非分散红外技术）具有不同的优缺点。综合运用这些技术可以实现更加精确和全面的气体交换监测。通过不断优化这些传感器技术和监测系统，可以进一步提高呼吸系统疾病的诊断和治疗效果。
四、肺功能监测与监护设备
1、肺功能仪
（1）肺功能仪的核心原理与技术基础
-
医学计量技术核心
-
设备构成：计量仪（传感器+数据采集）+ 计算机（数据处理与分析）
-
测量对象：呼吸容量（Volume）、流速（Flow）、压力（Pressure）、气体成分（如O₂/CO₂）
-
医疗电子技术应用：
-
流量传感器（涡轮/压差式）实时捕捉气流速度
-
气体分析模块（如电化学/红外传感器）检测气体浓度
-
压力传感器监测气道阻力
-
计算机算法实现数据可视化（如流量-容积曲线）
-
-
（2）肺功能检测的核心项目与方法
（按临床诊断流程整合）
| 检测类别 | 核心指标 | 测量方法 | 医疗电子实现 |
|---|---|---|---|
| 肺通气功能 | - FVC（用力肺活量） - FEV₁（第1秒用力呼气容积） - FEV₁/FVC（1秒率） - PEF（呼气峰流量） | 肺量计法、流量-容积曲线分析 | 实时流量积分计算容积，动态校准算法 |
| 肺容量测定 | - TLC（肺总量） - FRC（功能残气量） - RV（残气容积） | 氮冲洗法、氦稀释法、体积描记法 | 密闭腔室压力-容积关系计算（需高精度压力传感器） |
| 弥散功能 | DLCO（一氧化碳弥散量） | 一口气法、重复呼吸法 | 气体浓度快速响应分析，血红蛋白校正算法 |
| 气道阻力 | Raw（气道阻力） | 体积描记法、强迫振荡法 | 压力-流量相位差分析，频域信号处理技术 |
| 支气管反应性 | PEF变异率 | 支气管激发/扩张试验 | 便携式峰流速仪数据连续监测与云端记录 |
| 运动心肺功能 | VO₂max（最大摄氧量） | 平板/踏车运动试验 | 运动负荷同步+呼吸气体代谢分析（多传感器融合） |
（3）肺功能仪测定主要环节
3.1 肺功能障碍诊断流程（三步法决策树）
第一步：肺通气功能筛查
-
核心指标：
-
FEV₁/FVC%预计值（第1秒用力呼气容积占用力肺活量的百分比）-
诊断阈值：<92% → 提示阻塞性通气功能障碍
-
-
PEF变异率（呼气峰流量变异率）-
哮喘诊断支持：
-
昼夜变异率 >10%（单日）
-
周变异率 >20%
-
-
-
-
临床意义：
-
阻塞性疾病（如哮喘、COPD）：气流受限→FEV₁/FVC↓
-
PEF监测价值：便携式电子峰流速仪实现家庭监测，无线传输数据辅助哮喘管理
-
第二步：肺容量验证
-
核心指标：
-
TLC%预计值（肺总量占预计值百分比）-
诊断阈值：<80% → 提示限制性通气功能障碍
-
-
DECO%预计值（注：DECO应为DLCO笔误，指一氧化碳弥散量）
-
-
临床意义：
-
限制性疾病（如肺纤维化、胸廓畸形）：肺扩张受限→TLC↓
-
技术补充：DECO/DLCO需在肺容量异常后进一步检测（见第三步）
-
第三步：弥散功能确认
-
核心指标：
-
DLCO%预计值（一氧化碳弥散量校正值）-
干扰因素排除：需先判断是否贫血（贫血可导致DLCO假性降低）
-
-
-
临床意义：
-
换气功能障碍（如间质性肺病）：肺泡-毛细血管膜增厚→DLCO↓
-
校正要求：设备需内置血红蛋白校正算法（医疗电子关键技术）
-
3.2 疾病分类与分级系统
健康肺与慢阻肺（COPD）鉴别
| 判断路径 | 临床意义 |
|---|---|
FEV₁%预计值正常 | 基础肺功能正常 |
→ 可逆试验阳性（支气管扩张剂后FEV₁改善≥12%） | 支持哮喘诊断 |
→ 可逆试验阴性 | 提示COPD可能性 |
COPD严重程度分级（GOLD标准）
| 分级 | FEV₁%预计值 | 临床特征 |
|---|---|---|
| GOLD 1级（轻度） | ≥80% | 日常活动不受限 |
| GOLD 2级（中度） | 50%~79% | 活动后气促 |
| GOLD 3级（重度） | 30%~49% | 明显活动受限 |
| GOLD 4级（极重度） | <30% | 静息状态呼吸衰竭 |
电子化实现：肺功能仪自动计算预计值百分比，匹配数据库生成GOLD分级报告
3.3 关键技术环节与医疗电子关联
| 检测步骤 | 依赖的电子技术 | 设备要求 |
|---|---|---|
| FEV₁/FVC | 高速流量传感器（≥100Hz采样率）+实时积分算法 | 保证用力呼气曲线精度 |
| PEF变异率 | 蓝牙便携峰流速仪 + 云端数据追踪 | 连续监测能力（每日2次以上） |
| TLC测定 | 氦稀释法气体分析传感器/体积描记压力传感 | 高精度气体浓度检测（±0.1%） |
| DLCO校正 | 血红蛋白输入接口 + 嵌入式校正公式 | 避免贫血导致的误判 |
3.4 流程设计的临床逻辑
-
分层诊断策略：
-
通气→容量→弥散 三步递进，避免过度检测（如健康人无需DLCO）
-
-
关键鉴别点：
-
阻塞性病变（FEV₁/FVC↓）与限制性病变（TLC↓）的区分
-
哮喘（可逆性+PEF变异↑）与COPD（不可逆性）的鉴别
-
-
自动化报告：
-
设备内置诊断逻辑树，自动输出"阻塞性/限制性/混合性"结论
-
（4）肺通气的测定
4.1 肺通气测定的核心指标及定义
基础指标（肺量计检测）
| 指标 | 缩写 | 定义 | 临床意义 |
|---|---|---|---|
| 用力肺活量 | FVC | 最大吸气后用力呼出的最大气体容积 | 评估肺通气总量 |
| 第1秒用力呼气容积 | FEV₁ | 第1秒内用力呼出的气体容积 | 阻塞性病变的核心指标（如哮喘、COPD） |
| 1秒率 | FEV₁/FVC | FEV₁占FVC的百分比 | <92%提示阻塞性通气障碍 |
| 最大呼气中期流量 | MMEF | 用力呼气25%~75%肺活量阶段的平均流量 | 小气道功能敏感指标 |
| 呼气峰值流量 | PEF | 用力呼气时的最大瞬时流量 | 监测哮喘控制水平 |
技术实现：
肺量计通过流量传感器实时捕捉气流速度（压差式/涡轮式）
积分算法将流量信号转换为容积（FVC=∫流量·dt）
计算机自动标记FEV₁点（精确到毫秒级）
4.2 流量-容积曲线（Flow-Volume Curve）的解析
曲线生成原理
受试者最大用力呼气时，设备同步记录气体容积（X轴） 与呼气流量（Y轴） 形成的环形曲线（下图）：
关键参数与临床关联
| 参数 | 位置 | 生理意义 | 病变提示 |
|---|---|---|---|
| PEF | 曲线最高点 | 大气道通畅性 | 哮喘急性发作时显著下降 |
| FEF₅₀ | 呼出50% FVC时的瞬时流量 | 中等大小气道功能 | COPD早期敏感指标 |
| FEF₇₅ | 呼出75% FVC时的瞬时流量 | 小气道功能 | 空气污染/吸烟者早期异常 |
| MMEF | FEF₂₅~₇₅段平均斜率 | 全程小气道阻力 | 敏感度高于FEV₁（如细支气管炎） |
电子技术核心：
需≥100Hz高速采样率确保瞬时流量捕捉（PEF持续时间仅0.1-0.2秒）
算法自动识别FVC起止点（容积平台判定）
4.3 标准化操作流程（技术动作要求）
测试动作分解
| 步骤 | 动作要求 | 设备响应 |
|---|---|---|
| ① 潮气呼吸 | 平静呼吸3-5次 | 确定基线容积 |
| ② 最大吸气 | 潮气呼气末→深吸气至TLC位 | 标记吸气末点为FVC起点 |
| ③ 用力呼气 | 爆发式呼气→持续至RV位（≥6秒） | 实时绘制流量-容积曲线，计算FEV₁/FVC |
| ④ 再次最大吸气 | RV位→快速深吸气至TLC位 | 形成完整环形曲线（呼气+吸气支） |
质量控制（电子化验证）
-
PEF出现时间：<120ms（延迟提示爆发力不足）
-
呼气时间：≥6秒（软件提示“未达平台期”需重测）
-
曲线平滑度：排除咳嗽/中断（AI算法自动识别无效数据）
4.4 肺通气功能在疾病诊断中的应用
阻塞性 vs 限制性病变鉴别
| 特征 | 阻塞性（如COPD） | 限制性（如肺纤维化） |
|---|---|---|
| FVC | 正常或轻度↓ | 显著↓ |
| FEV₁ | 显著↓ | 同步↓ |
| FEV₁/FVC | <92% | 正常或↑ |
| 流量-容积曲线 | 凹形下降（PEF正常，FEF₅₀↓） | 窄高形（PEF↓，整体曲线缩小） |
哮喘的动态监测
-
PEF家用监测：
-
昼夜变异率>10% → 提示控制不佳
-
电子化实现：蓝牙峰流速仪+手机APP生成趋势报告
-
4.5 医疗电子技术的关键挑战
-
传感器精度：
-
温度/湿度补偿确保容积测量准确（误差<±3%）
-
压差式传感器需定期零点校准
-
-
信号处理算法：
-
去除口腔抖动噪声（数字滤波技术）
-
FEV₁的毫秒级时间标记（实时时钟同步）
-
-
用户交互设计：
-
屏幕实时显示指导呼吸动作（动画引导）
-
语音提示用力程度（“更快！持续吹！”）
-
总结：肺通气测定是肺功能检测的核心模块，其电子化实现依赖高响应传感器+智能算法+标准化操作流程。流量-容积曲线通过可视化气流限制模式，为呼吸系统疾病提供关键诊断依据，而现代医疗电子技术正推动其向便携化、智能化发展（如可穿戴式呼吸监测仪）。
（5）肺容量测定
5.1 肺容量基本概念
-
定义：肺容量指胸腔内肺组织容纳的气体容积，反映外呼吸的空间。
-
重要性：肺功能检查中最基础且核心的指标之一。
5.2 肺容量指标分类
基础肺容积（4项）
| 指标 | 缩写 | 含义 |
|---|---|---|
| 潮气容积 | VT | 平静呼吸时每次吸入或呼出的气体容积（正常呼吸气量） |
| 补吸气容积 | IRV | 平静吸气后，用力吸气所能吸入的最大气体容积 |
| 补呼气容积 | ERV | 平静呼气后，用力呼气所能呼出的最大气体容积 |
| 残气容积 | RV | 深呼气后肺内剩余的气体容积（无法主动呼出） |
组合肺容量（4项）
| 指标 | 缩写 | 含义 | 计算公式 |
|---|---|---|---|
| 深吸气量 | IC | 平静呼气末所能吸入的最大气量 | IC = VT + IRV |
| 肺活量 | VC | 最大吸气末所能呼出的最大气量（反映呼吸潜能） | VC = IRV + VT + ERV 或 VC = IC + ERV |
| 功能残气量 | FRC | 平静呼气末肺内所含的气量（维持气体交换的缓冲气量） | FRC = ERV + RV |
| 肺总量 | TLC | 最大深吸气后肺内所含的总气体容量（肺容纳气体的极限） | TLC = IRV + VT + ERV + RV 或 TLC = RV + VC 或 TLC = FRC + IC |
注：组合容量由基础容积叠加构成。
5.3 呼吸位相与肺容量关系
从示意图表格中可总结呼吸位相对应的容量变化：
| 呼吸位相 | 对应容量指标 |
|---|---|
| 安静呼气位 (EEP) | 功能残气量 (FRC) = ERV + RV |
| 最大呼气位 (MEP) | 残气容积 (RV) |
| 安静吸气位 (EIP) | 深吸气量 (IC) = VT + IRV |
| 最大吸气位 | 肺总量 (TLC) = VC + RV |
5.4 关键图示解析
-
肺活量 (VC)：贯穿从最大吸气位到最大呼气位的全部气量。
-
功能残气量 (FRC)：位于安静呼气位，包含呼气储备量 (ERV) 和残气量 (RV)。
-
残气量 (RV)：始终存在于肺内，即使最大呼气也无法排出。
-
补呼吸量作用：
-
IRV：平静吸气后额外吸入的气量（↑肺扩张能力）
-
ERV：平静呼气后额外呼出的气量（↓肺内残存气量）
-
5.5 注意事项
-
术语统一：
-
"补吸气容积" = "吸气预备量" (IRV)
-
"补呼气容积" = "呼气预备量" (ERV)
-
"功能残气量" 在第二张图中误写为 FRO，应为 FRC
-
-
公式验证：
-
TLC 的三种计算公式等价：
-
VC 的两种计算方式：
或
-
5.6 总结
肺容量测定通过 4项基础容积（VT、IRV、ERV、RV）和 4项组合容量（IC、VC、FRC、TLC）全面评估肺部气体储存能力。各指标在呼吸周期中的位置关系（如示意图所示）及其计算公式是理解肺功能的核心，临床中常用于诊断限制性或阻塞性肺疾病。
（6）肺换气功能测定
6.1 肺换气功能的核心概念
-
定义
-
气体在肺泡内通过肺泡-毛细血管膜进行交换的过程（O₂进入血液，CO₂排出）。
-
直接影响血氧含量，是呼吸功能的关键环节。
-
-
临床评估方法
-
动脉血气分析：间接反映气体交换能力，但机体代偿能力强，异常常提示严重功能障碍。
-
肺弥散功能检查（敏感度更高）：直接量化气体跨膜扩散效率，核心指标为 一氧化碳弥散量（DLCODLCO）。
-
6.2 一氧化碳弥散量（DLCODLCO）的原理与意义
为什么选择一氧化碳（CO）？
| 特性 | 原因 |
|---|---|
| 与血红蛋白亲和力 | CO结合力是O₂的210倍，极少溶解于血浆，检测灵敏度高。 |
| 不受氧分压影响 | 结果不受肺泡氧浓度干扰，数据更稳定。 |
| 安全性 | 低浓度CO即可检测，对机体无害。 |
关键参数
| 参数 | 缩写 | 含义 | 单位 | 临床意义 |
|---|---|---|---|---|
| 肺泡容量 | VA | 功能性肺泡容积（有效参与气体交换的肺泡空间） | 升 (L) | 反映可用气体交换面积。 |
| 一氧化碳弥散量 | 单位时间内CO跨肺泡-毛细血管膜的扩散量 | mmol/min/kPa | 直接评估气体交换效率。↓见于肺纤维化、肺气肿。 | |
| 转运指数 | 单位肺泡容积的CO弥散能力 | mmol/min/kPa/L | 校正肺泡容积影响，更精准判断病变类型： - ↓肺纤维化（弥散面积↓） - ↑肺气肿（VA↓但KCO可正常或↑） |
注：
检测方法：
一口气法（SB）：快速吸气后屏气10秒测量（常用）。
稳态法：持续呼吸低浓度CO至平衡状态（较少用）。
公式关联：VA≈吸气肺活量（IVC）+残气量（RV）（实际需仪器校准）。
6.3 肺弥散功能检测流程与参数（示意图解析）
-
测试步骤：
-
最大呼气→吸入含CO的混合气→屏气（breath-hold time，通常10秒）→快速呼气。
-
分析呼出气体样本（sample volume）中CO浓度变化。
-
-
关键测量值：
参数 缩写 含义 肺总量 TLC 最大吸气后肺内总气量。 吸气肺活量 IVC 最大吸气后能呼出的气量。 屏气时间 Breath-hold time 影响气体扩散平衡的关键时长。 冲洗气量 Washout volume 排除无效腔气体的初始呼出量。 -
计算逻辑：
6.4 临床注意事项与异常解读
-
影响
的因素：
-
血红蛋白（Hb）：贫血时↓。
-
肺容量：VA↓（如肺切除）可致
-
肺泡-毛细血管膜厚度：增厚（如间质性肺炎）→
-
-
疾病关联：
参数变化 典型疾病 机制 肺纤维化、尘肺 弥散面积↓ + 肺泡膜增厚。 肺栓塞、贫血 血流分布异常 / 携氧能力↓。 肺气肿 VA↓↓（肺泡破坏），残余单位代偿性弥散↑。
6.5 总结
肺换气功能测定以 为核心指标，通过CO跨膜扩散能力直接评估气体交换效率：
-
VA 定位功能性肺泡容积，KCO 校正容积影响，二者结合可鉴别限制性（如肺纤维化）与阻塞性（如肺气肿）疾病。
-
需整合血气分析（判断缺氧/CO₂潴留）与肺容量数据（如TLC、RV），全面评估呼吸病理生理状态。
（7）气道阻力测定
7.1 技术原理与机制
-
基本原理
-
通过外部发生器产生矩形电磁脉冲 → 扬声器转换为多频机械波 → 叠加于受试者自主呼吸气流上。
-
连续记录气道压力与流速，计算不同振荡频率下的阻力值。
-
物理模型：
-
气道阻力（R）= 压力差（ΔP）/ 流速（V）
-
类比电路：电阻（R）= 电压（U）/ 电流（I）
-
-
-
频率与测量部位的关系
振荡波类型 频率特性 传导深度 测量部位 代表参数 高频波 频率快，波长短 传导距离近 中心大气道 R20 低频波 频率慢，波长长 传导距离远 全气道（含外周） R5, X5
7.2 技术优势
-
无创便捷
-
信号源与患者分离，无需主动配合（自然呼吸1-2分钟即可）。
-
适用年龄广（≥3岁人群）。
-
-
功能全面
-
区分气道阻力性质（阻塞性/限制性）及程度。
-
可视化结果，直观呈现不同频率下的阻力变化。
-
-
高敏感性
-
早期病变检测：IOS异常早于常规肺功能（如FEV₁等）。
-
疗效监测：治疗后IOS指标恢复早于常规通气指标。
-
7.3 临床应用特点
-
敏感性与特异性
-
中央气道病变：敏感性和特异性均高（如大气道狭窄）。
-
外周气道病变：
-
阻塞性病变（如小气道阻塞）：敏感性中等。
-
限制性病变（如肺纤维化）：敏感性较差。
-
-
-
局限性
-
外周小气道病变易漏诊（低频波传导至外周时信号衰减）。
-
7.4 关键参数解读
-
R5：5Hz频率下的阻力值 → 反映总气道阻力（含外周）。
-
R20：20Hz频率下的阻力值 → 主要反映中心大气道阻力。
-
X5：5Hz频率下的电抗值 → 评估肺组织弹性及外周气道塌陷。
7.5 总结
脉冲振荡技术（IOS）是一种无创、快速、适用人群广的气道功能评估工具，通过多频振荡波精准区分中心与外周气道阻力，尤其擅长早期病变筛查和中央气道病变诊断。其核心价值在于：
-
早期预警：敏感检测常规肺功能未异常的病变。
-
动态监测：优先反映治疗效果（早于传统指标）。
-
定位分析：通过R5/R20等参数差异定位病变部位（中心vs外周）。
需注意其对外周限制性病变敏感性不足的局限，临床中建议结合常规肺功能互补评估。
2、呼吸机
呼吸机是治疗呼吸衰竭 重要的设备，是最重要 的急救设备之一。
（1）呼吸机的核心定义
-
生理学定义：
呼吸机是将含氧气空气送入肺部、排出二氧化碳的装置，辅助通气功能。 -
力学定义：
替代/控制人体生理呼吸，增加肺通气量，减轻呼吸能耗，节约心脏储备能力。
（2）历史演进关键节点
-
1832年：约翰·达尔齐尔提出密封箱设想（负压通气雏形）。
-
1928年：德林克发明首台电动铁肺（负压通气）。
-
1935年：贝拉克开发面罩CPAP（持续正压通气）。
-
1952年：拉森证实正压通气更有效（哥本哈根脊髓灰质炎疫情）。
-
1970s：鼻/面罩正压通气普及。
-
1989年：BiPAP呼吸机问世（双水平正压）。
-
典型案例：美国患者奥德尔顿因小儿麻痹症依赖铁肺60年（1950-2010s），体现技术迭代必要性。
（3）分类体系
| 分类依据 | 类型 |
|---|---|
| 应用对象 | 成人机、儿童机、新生儿机 |
| 驱动方式 | 气动机（气体驱动）、电动机（电力驱动） |
| 作用方式 | 控制型（完全机控）、辅助型（同步患者）、同步型、混合型 |
| 控制策略 | 定压型、定容型、定时型、流量控制型 |
（4）核心结构与原理
结构组成
-
供气装置
-
空压机 + 氧气源 → 空氧混合器 → 调节氧浓度（21%-100%）。
-
-
控制装置
-
计算机处理参数 → 控制传感器、吸气/呼气阀。
-
-
病人气路
-
管道 + 湿化器（36℃恒温加湿）+ 过滤器 + 除水瓶。
-
工作原理
-
吸气相：混合气体 → 细菌过滤器 → 湿化器（铝箔温湿通道）→ 患者肺部。
-
呼气相：废气 → 呼气回路 → 除水瓶 → 呼气阀排出。
-
压力维持：60-70 cmH₂O供气压，PEEP（呼气末正压）防止肺泡塌陷。
（5）通气模式与切换机制
常用模式
| 模式 | 缩写 | 特点 |
|---|---|---|
| 控制通气 | CV | 完全机控呼吸 |
| 压力支持通气 | PSV | 患者触发，压力辅助 |
| 同步间歇指令通气 | SIMV | 混合机控与自主呼吸 |
| 持续正压通气 | CPAP | 自主呼吸下维持气道正压 |
触发与切换机制
-
吸气触发：时间、压力、流速、流量触发。
-
吸→呼切换：压力、时间、容量、流速或复合条件。
-
呼→吸切换：自主切换、时间切换或人工干预。
（6）临床应用要点
-
核心作用：
辅助呼吸运动，满足通气需求，但无法替代完整呼吸功能（仅驱动外呼吸）。 -
三大功能模块：
-
局限性：
机械通气仅为支持手段，需结合病因治疗，为原发病救治争取时间。
（7）总结
呼吸机是呼吸衰竭急救的核心设备，其技术从负压铁肺演进至智能正压通气。现代机型通过精密控制气体压力、容量、流量及触发逻辑，实现个性化呼吸支持。临床应用需严格匹配患者需求（如儿童/成人、控制/辅助模式），并明确其"辅助而非替代"的定位。
五、其他技术与未来发展方向
1、声学检测
| 维度 | 内容 |
|---|---|
| 原理 | 通过嵌入式传感器捕捉呼吸音（频率、强度、异常音如喘息/啰音） |
| 应用场景 | 长期监测慢性呼吸疾病（哮喘、COPD） |
| 优势 | 非侵入性、可连续监测 |
| 技术挑战 | 需高级信号处理技术区分正常/异常呼吸音，抗环境噪声干扰 |
2、电阻抗断层扫描（EIT）
| 维度 | 内容 |
|---|---|
| 原理 | 测量胸部电阻抗变化 → 实时生成肺部通气分布及血流动态图像 |
| 应用场景 | 重症监护室（实时评估肺通气不均、肺水肿等） |
| 优势 | 无创、床旁连续监测、无辐射风险 |
| 技术挑战 | 空间分辨率有限（毫米级），对局部病变评估精度待提升 |
3、肺超声
| 维度 | 内容 |
|---|---|
| 原理 | 高频声波穿透胸腔 → 根据回声特征成像（如彗尾征提示肺间质水肿） |
| 应用场景 | 快速诊断肺炎、肺栓塞、胸腔积液（急诊/ICU床旁） |
| 优势 | 无辐射、实时成像、设备便携 |
| 技术挑战 | 操作者依赖性强；气胸患者检出率低；肥胖者图像质量差 |
图解关键：
彗尾现象：超声波在液体袋中振荡衰减形成“彗星尾”伪影 → 提示小叶间隔增厚/肺水肿
探头位置：皮肤表面→胸膜→肺实质，需调整增益(GAIN)和倾斜角度(TILT)优化成像
4、未来研究方向
技术融合与创新
| 方向 | 核心内容 |
|---|---|
| 集成智能化 | 多模态监测（声学+EIT+超声） + AI算法 → 提升诊断准确性（如肺炎分型识别） |
| 远程监测 | 可穿戴设备实时传输呼吸数据 → 家庭慢病管理（COPD急性发作预警） |
| 个性化医疗 | 结合基因、生活习惯数据 → 定制呼吸康复方案（如哮喘患者的过敏原规避策略） |
| 纳米技术 | 纳米生物传感器（如石墨烯材料）→ 高灵敏度检测呼气标志物（NO/VOCs提示炎症） |
临床价值
总结：技术演进与临床意义
-
无创化趋势：声学/EIT/超声技术逐步替代有创监测（如血气分析），降低患者痛苦。
-
精准医疗突破：
-
EIT解决传统影像学（CT）无法床旁实时监测的痛点
-
纳米传感器实现分子级呼吸生物标记物检测
-
-
智慧医疗生态：
-
院内：AI辅助决策（如自动识别肺超声彗尾征）
-
院外：可穿戴设备+5G远程传输构建呼吸慢病管理网络
-
-
待解难题：
-
多源数据融合标准
-
纳米材料生物安全性验证
-
基层医疗机构操作培训
-
未来呼吸监测将向动态化、微观化、智能化三轴发展，最终实现“从重症抢救到居家预防”的全周期呼吸健康管理。
